1. Предварительно напряженный стальной обмоточный узел

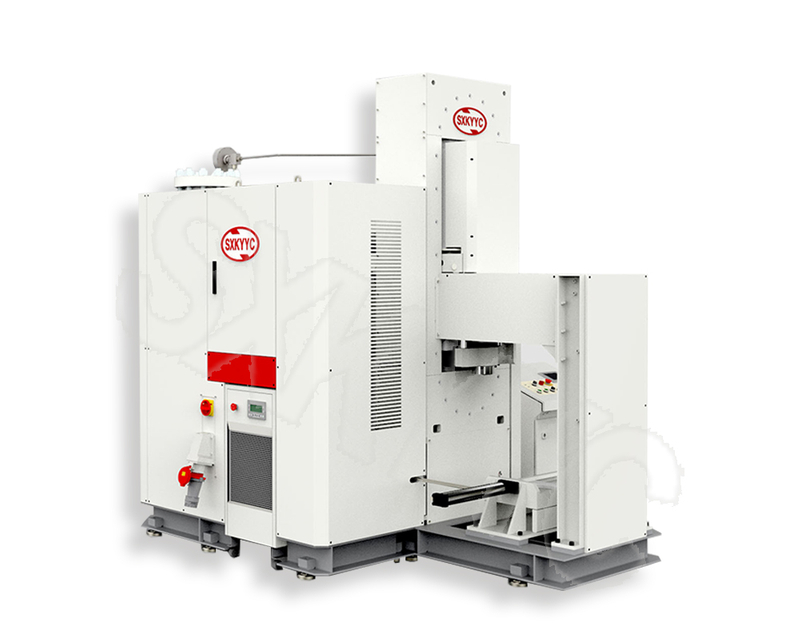

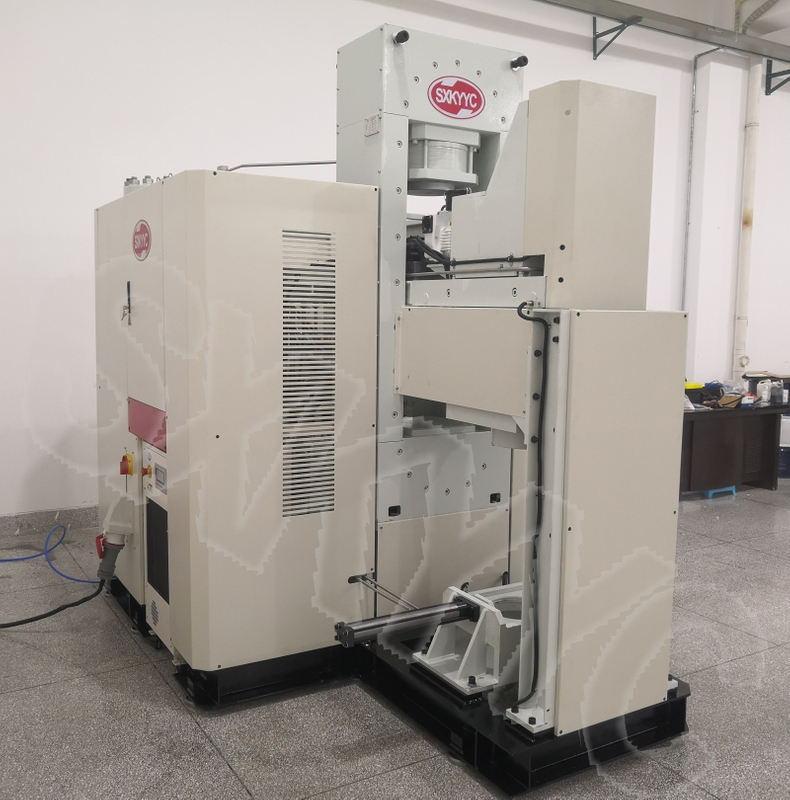

Основной блок оборудования в основном состоит из узла полости высокого давления, узла рамы, соответствующих соединительных частей и трубопровода и является основной функциональной областью, где детали прессуются.

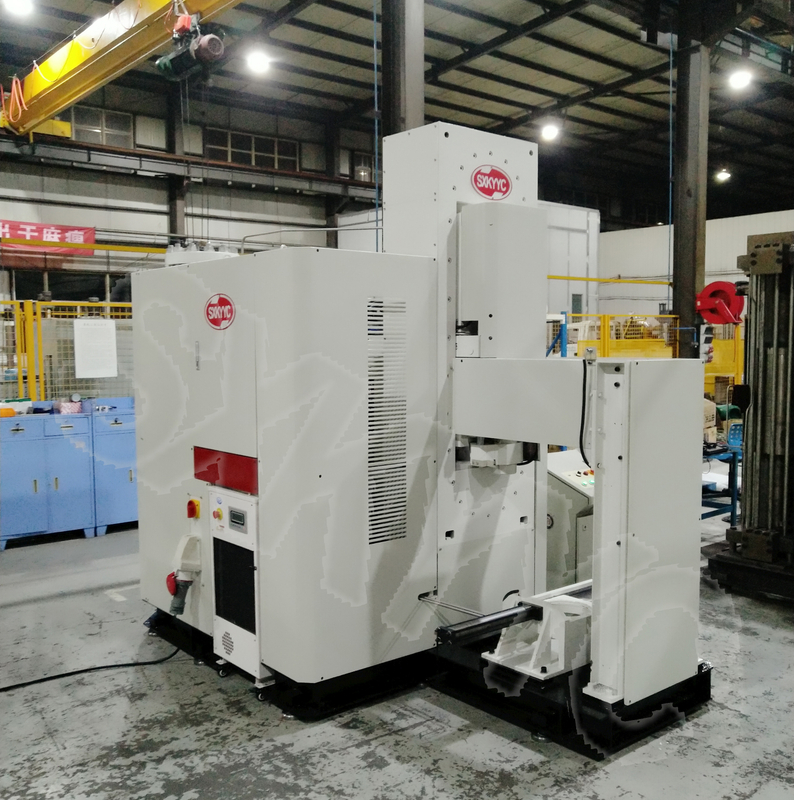

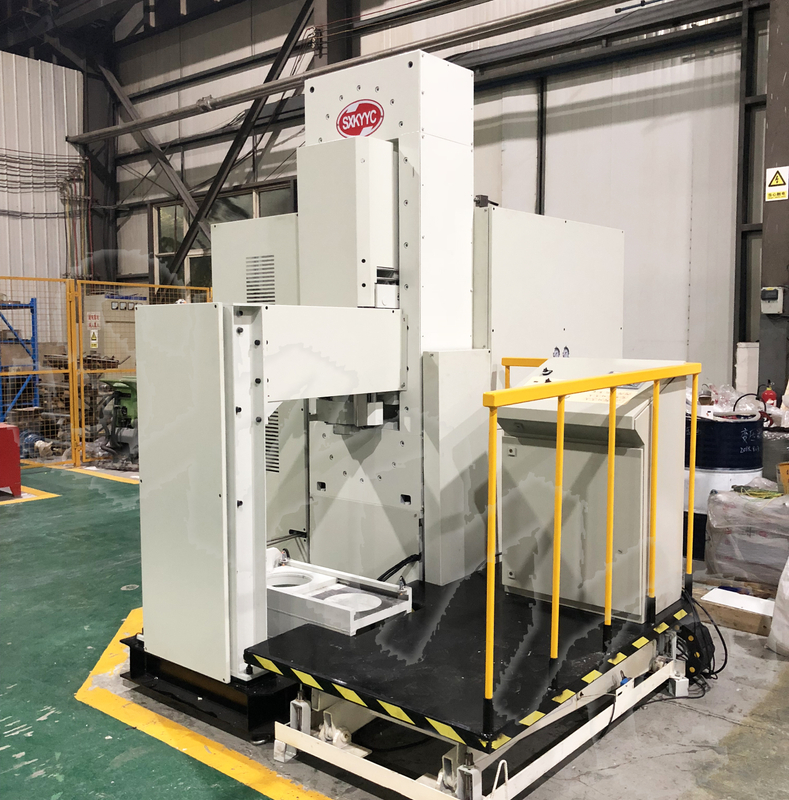

На рисунке справа снимается внешняя защитная пластина основного блока устройства, и его внутреннюю структуру видно. Основная структура оборудования унаследовала конструкцию сил основной части пресса с мокрым мешком.Все прижимные кольца обернуты в структуру обмотки из предварительно напряженного стального ремня, которая в настоящее время признана самой безопасной и надежной конструкционной формой.
Диапазон настройки эффективного диаметра полости высокого давления Φ80мм ~ 150мм, диапазон настройки эффективной глубины 500мм ~ 700мм, давление обеспечивает 150 МПа и
Два уровня давления 200 МПа.
2. Загрузка и выгрузка

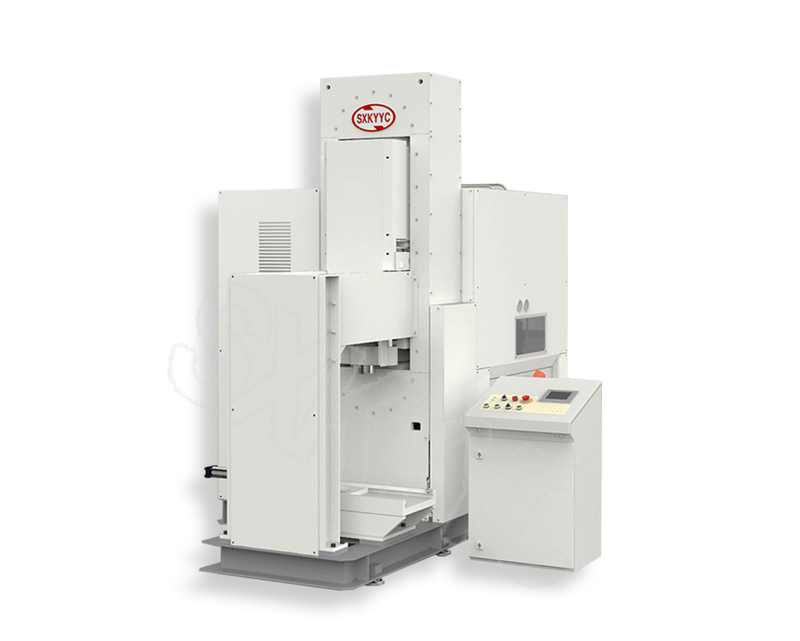

Начальное состояние устройства

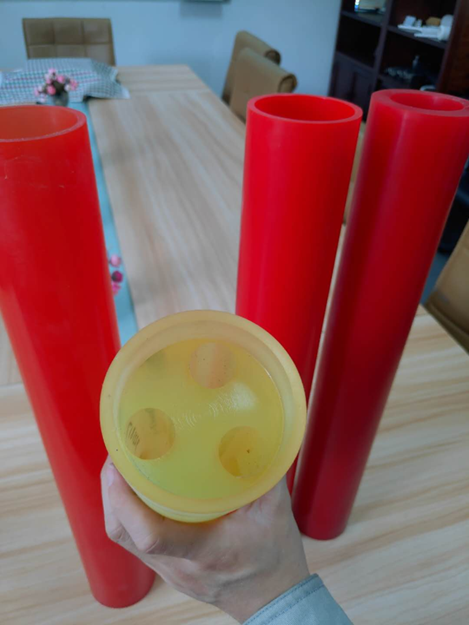

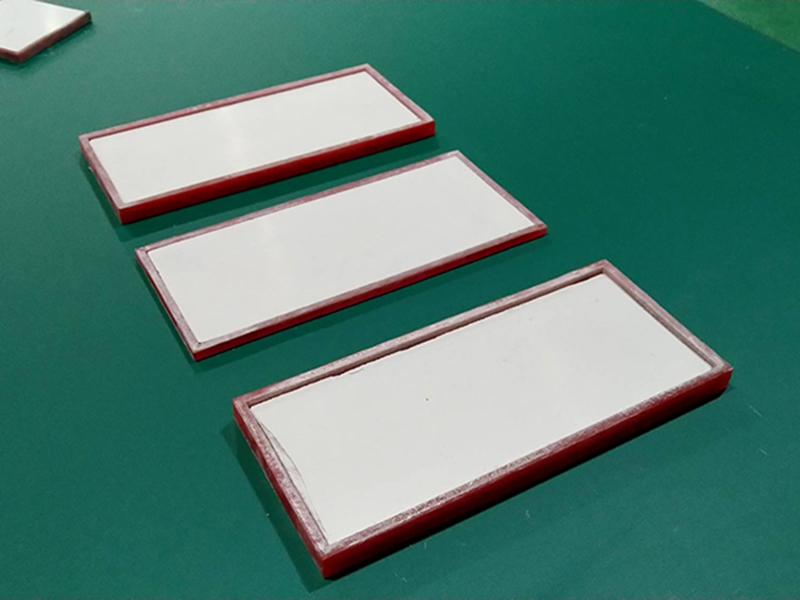

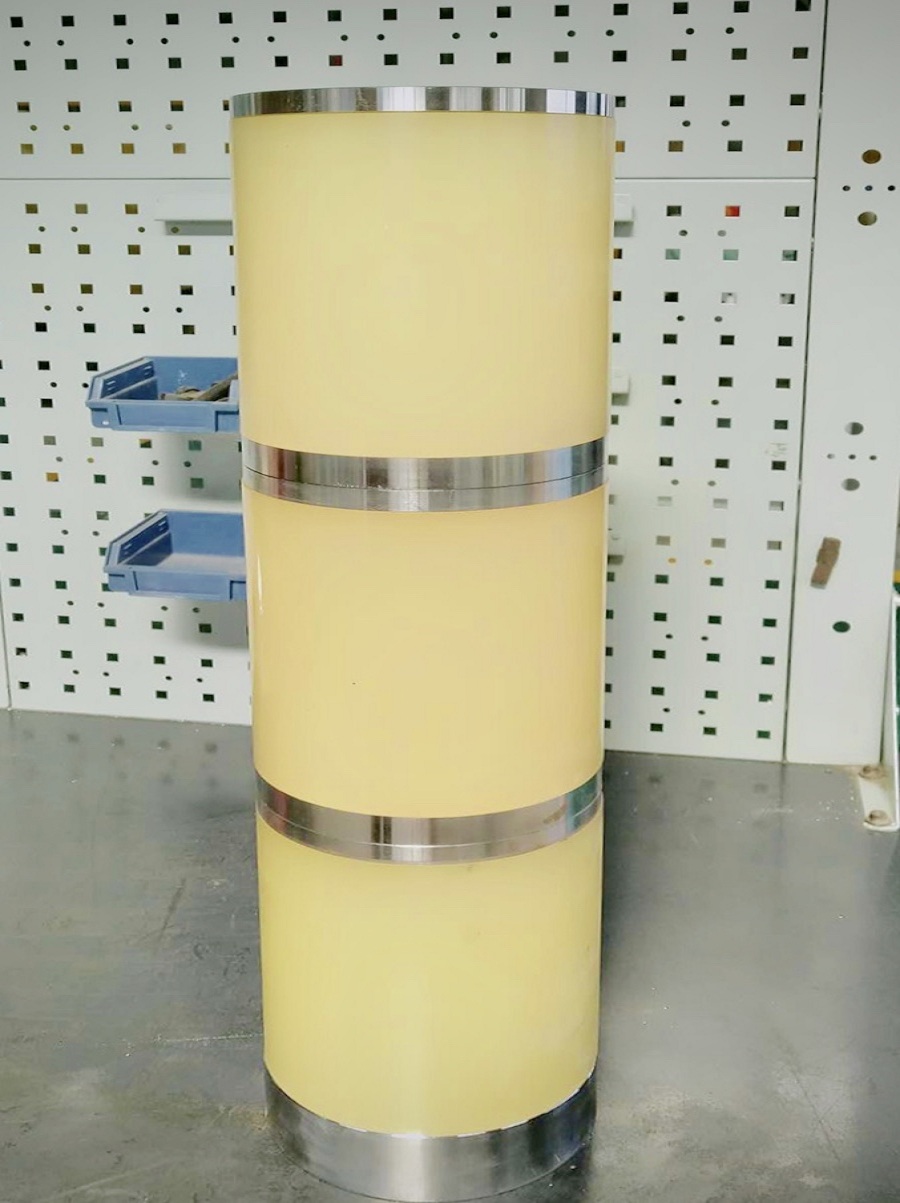

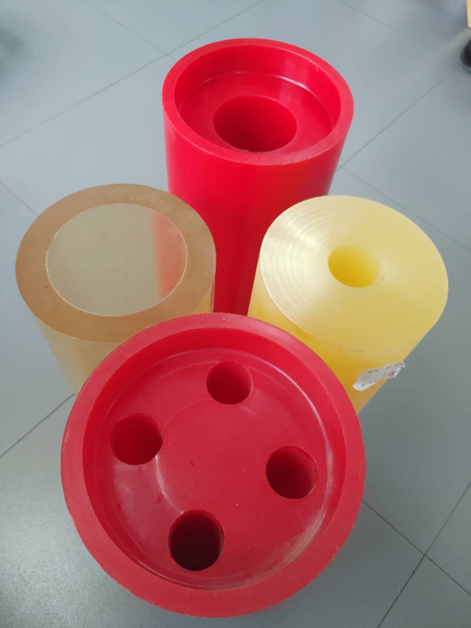

Эта серия оборудования разработана с двумя способами зарядки: внутренняя зарядка и внешняя зарядка. Обычно наружный диаметр используется, когда диаметр матрицы меньше 100 мм, как показано на рисунке слева. Когда диаметр пресс-формы составляет более 100 мм, принимая во внимание больший общий вес пресс-формы, он принимает форму внутренней загрузки, и пресс-форма автоматически разрушается при извлечении материала.
После того, как пресс-форма загружена за пределы оборудования, она полностью помещается в слот для карт, а затем запускается автоматический цикл.

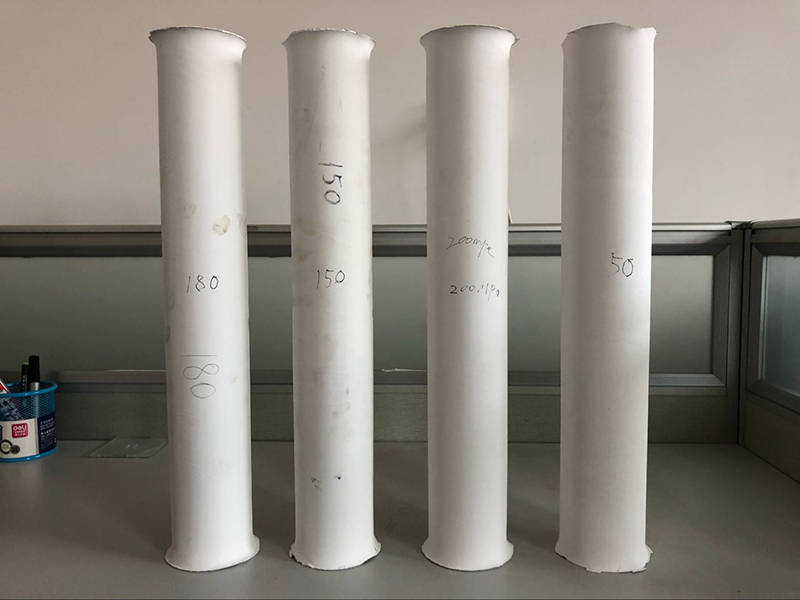

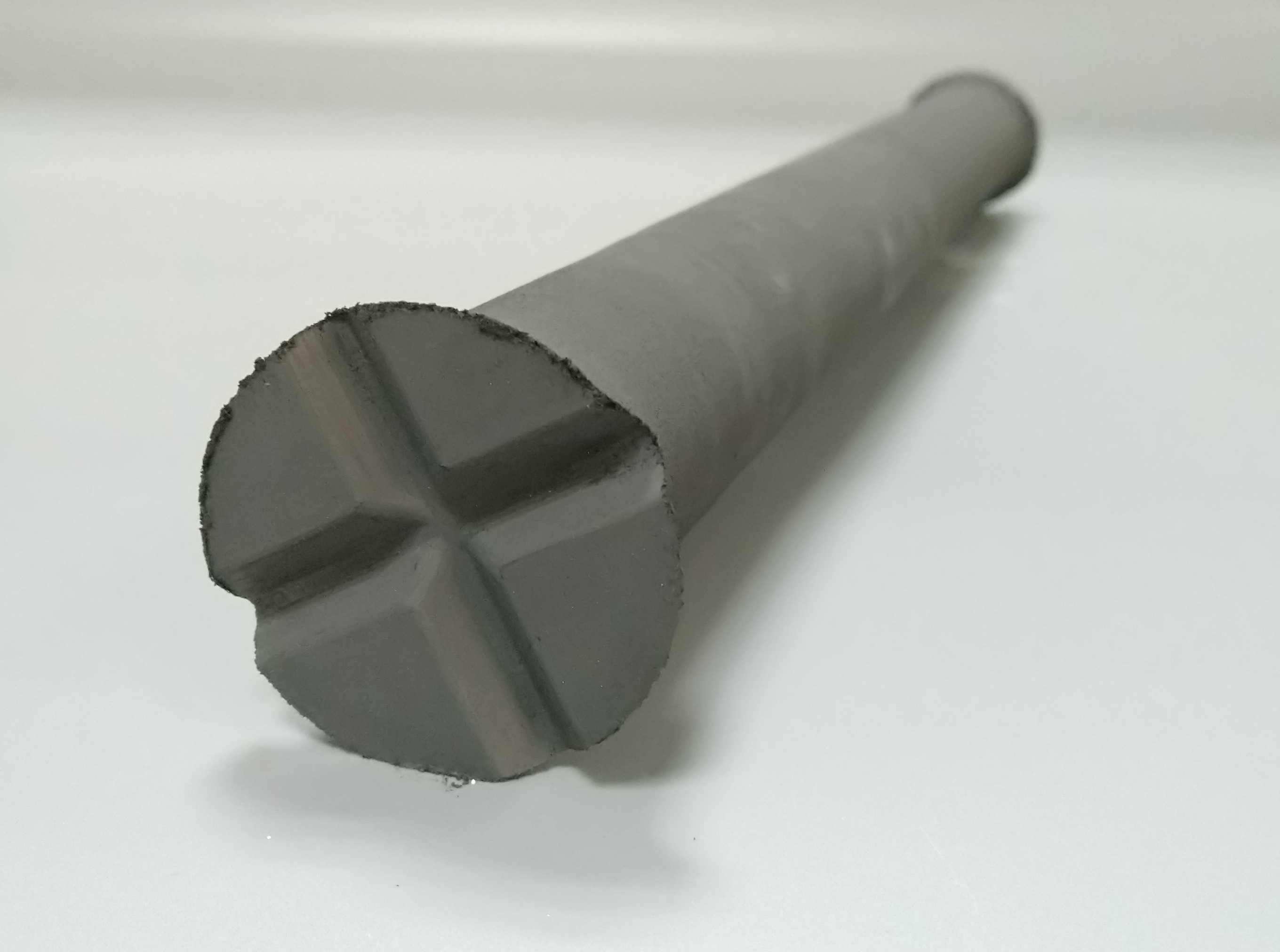

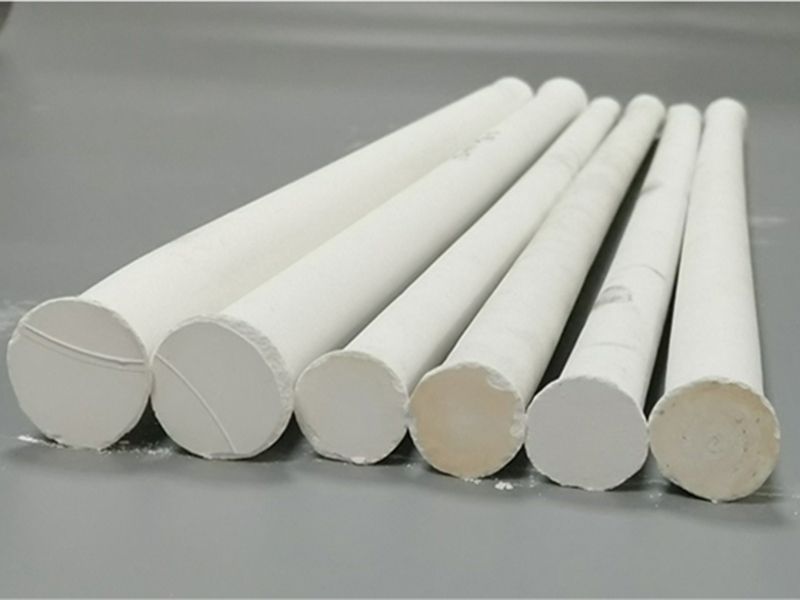

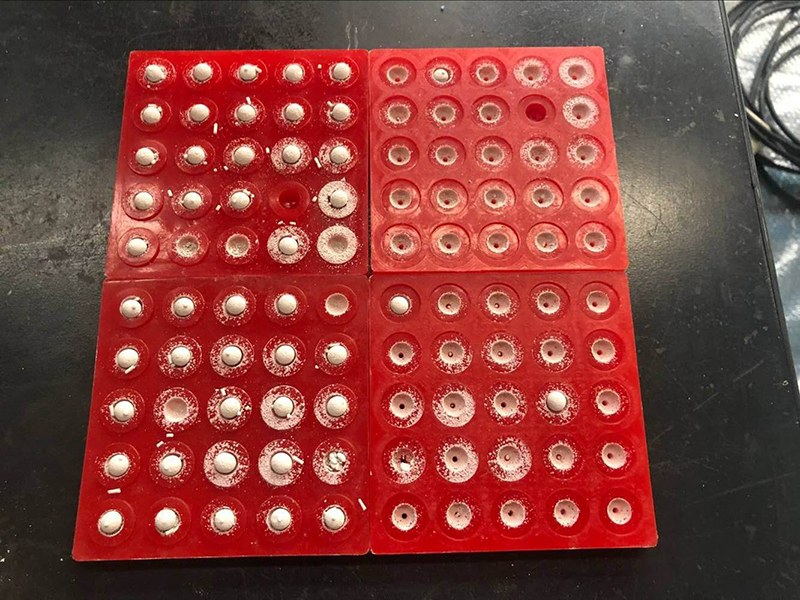

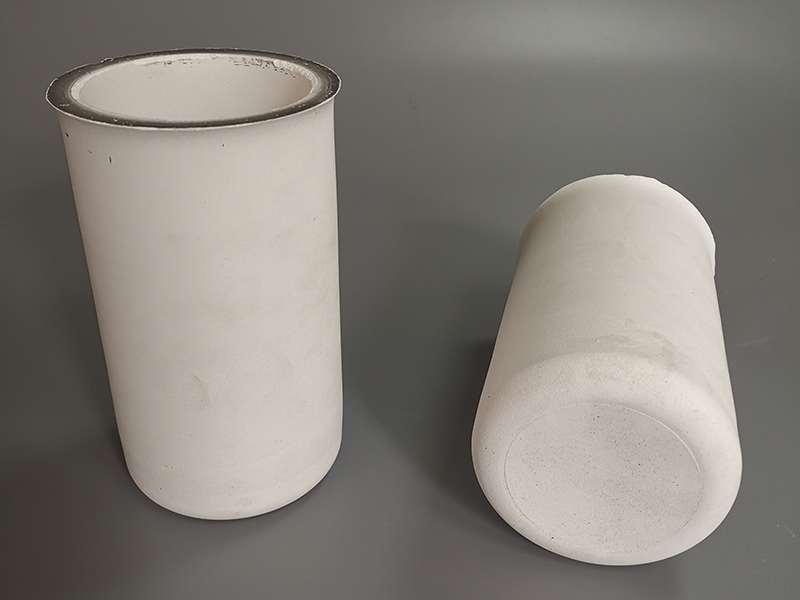

После завершения автоматического цикла пресс-форма возвращается в исходное положение вместе с прессованным продуктом, оператор удаляет пресс-форму и удаляет продукт, и один рабочий цикл заканчивается.

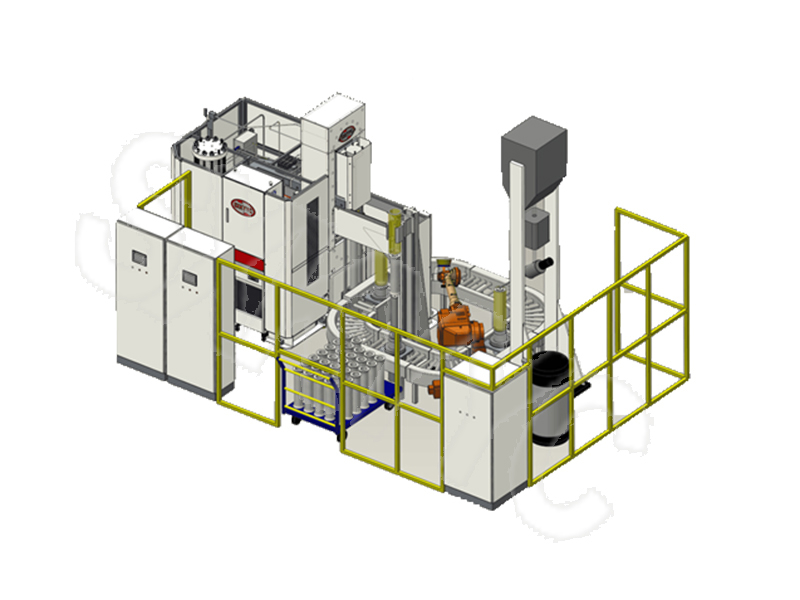

Для того чтобы приспособиться к массовому производству штучных изделий, эта серия оборудования предназначена для подключения к конвейерным лентам, и в то же время она оснащена вспомогательными машинами, такими как загрузочные машины, триммеры для заготовок и режущие машины, для формирования автоматизированной производственной линии.
3. Бустерная система
В оборудовании используется вход низкого давления, и давление усиливается нагнетателем, чтобы обеспечить необходимое давление в камере высокого давления.Давление в цилиндре повышения давления нагнетателя эквивалентно камере высокого давления, и конструкция также представляет собой предварительно намотанную конструкцию из стальной ленты, которая является безопасной и надежной.
4. Система управления
Основываясь на дизайне платформы управления OMRON (OMRON), сотрудничайте с сервосистемой, чтобы реализовать точный план управления всем процессом повышения мощности.

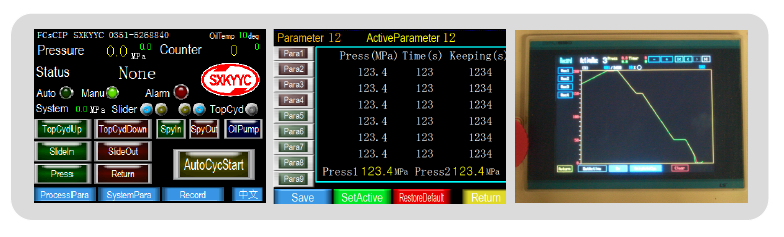

1) Используется 7-дюймовый полноцветный сенсорный экран производства OMRON. Палец касается кнопок на экране. Система реагирует быстро и больше соответствует привычкам персонала.

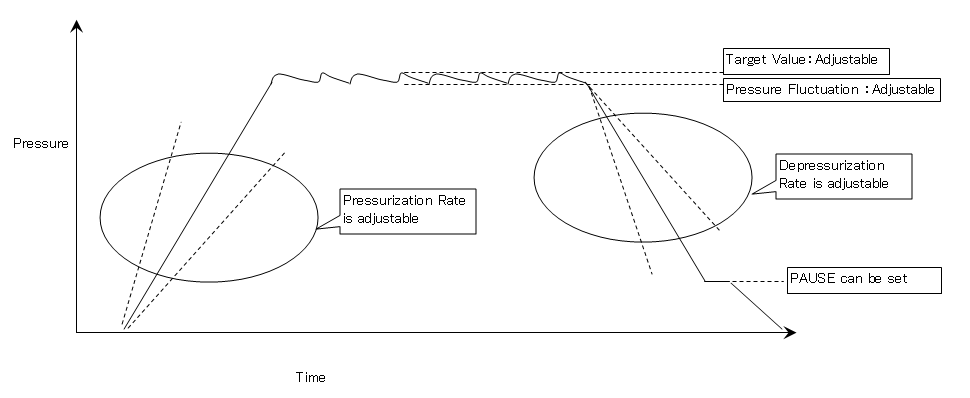

2) Интерфейс «человек-машина» является дружественным и дружественным, с удобной настройкой параметров и легким просмотром. Кривая процесса прессования может быть непосредственно просмотрена на интерфейсе, или данные прессования могут быть экспортированы на ПК через U-диск для просмотра и хранения.
3) Мембранный переключатель прикреплен к поверхности шкафа управления, и графический дизайн с подсветкой легко понять.
