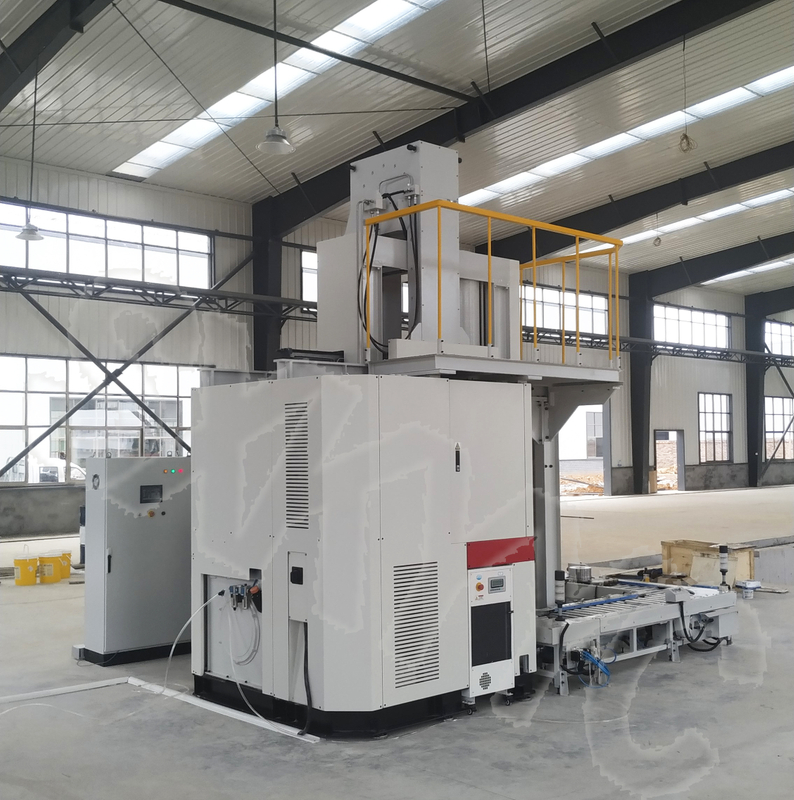

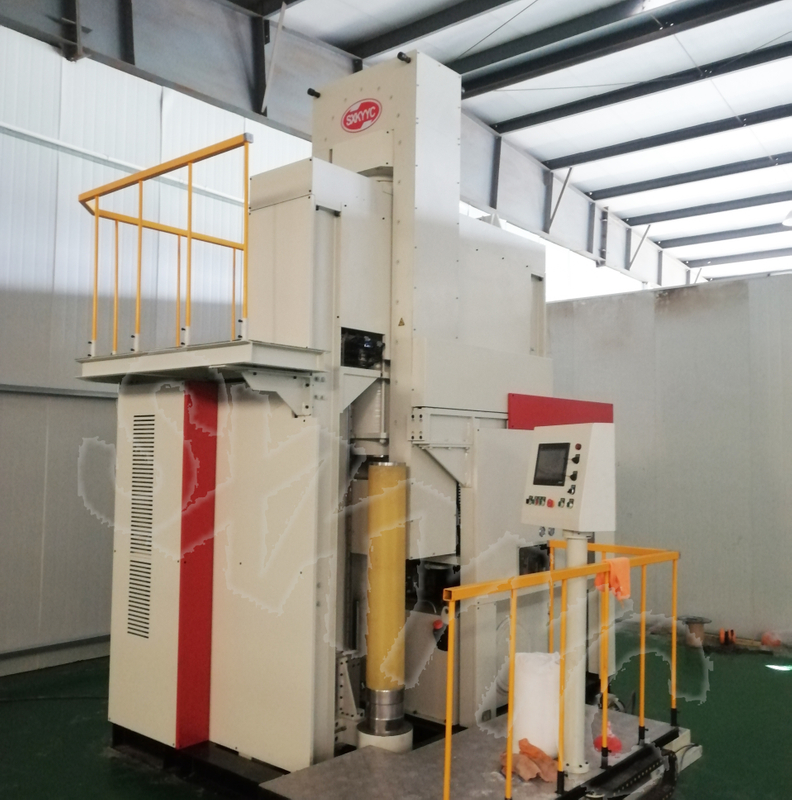

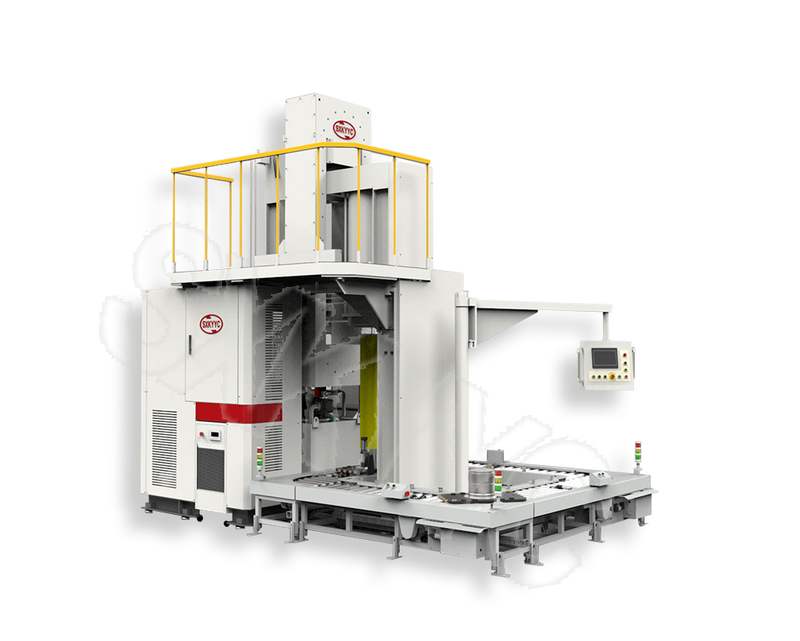

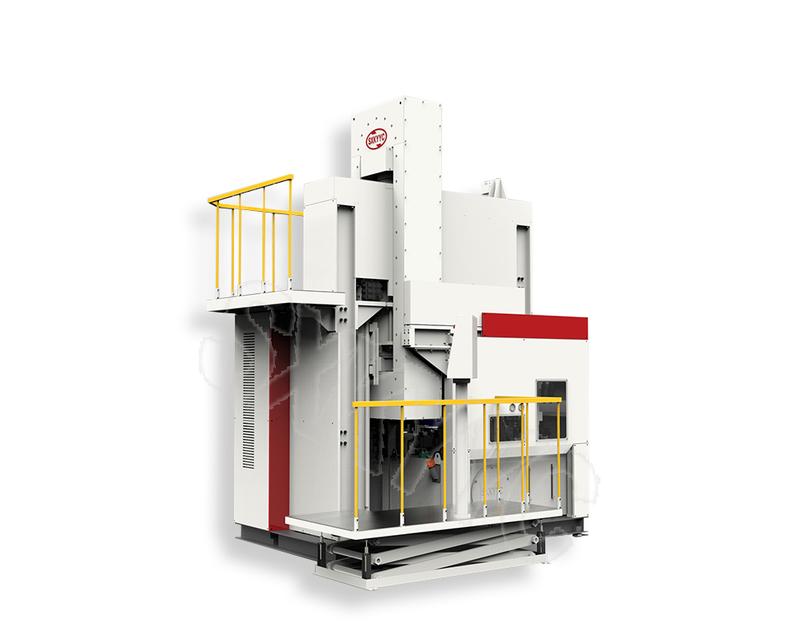

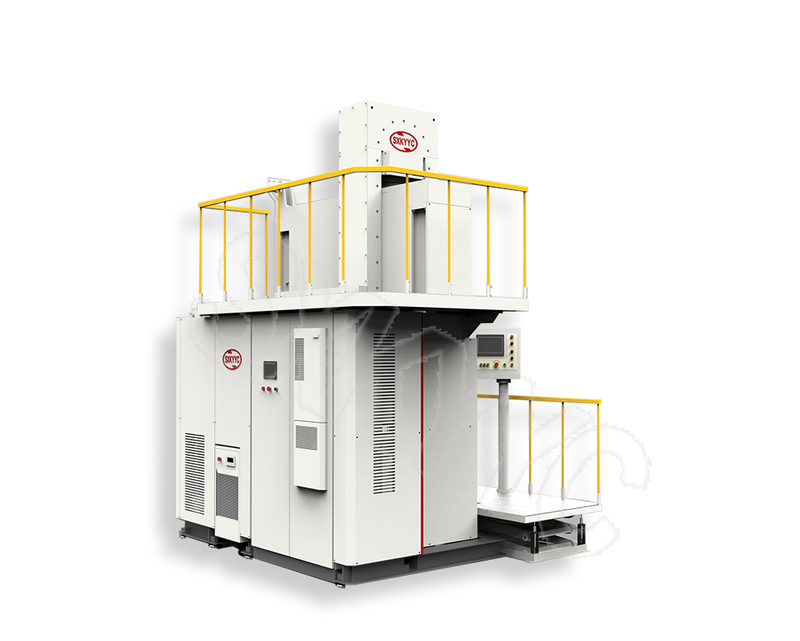

Сухой изостатический пресс

Данная серия изостатического прессования в сухом мешке представляет собой среднюю и крупногабаритную машину для сухого изостатического прессования, специально разработанную для прессования изделий большого диаметра.
  • Серия G более 150 мм
штат:
Количество:

Имеет следующие преимущества:

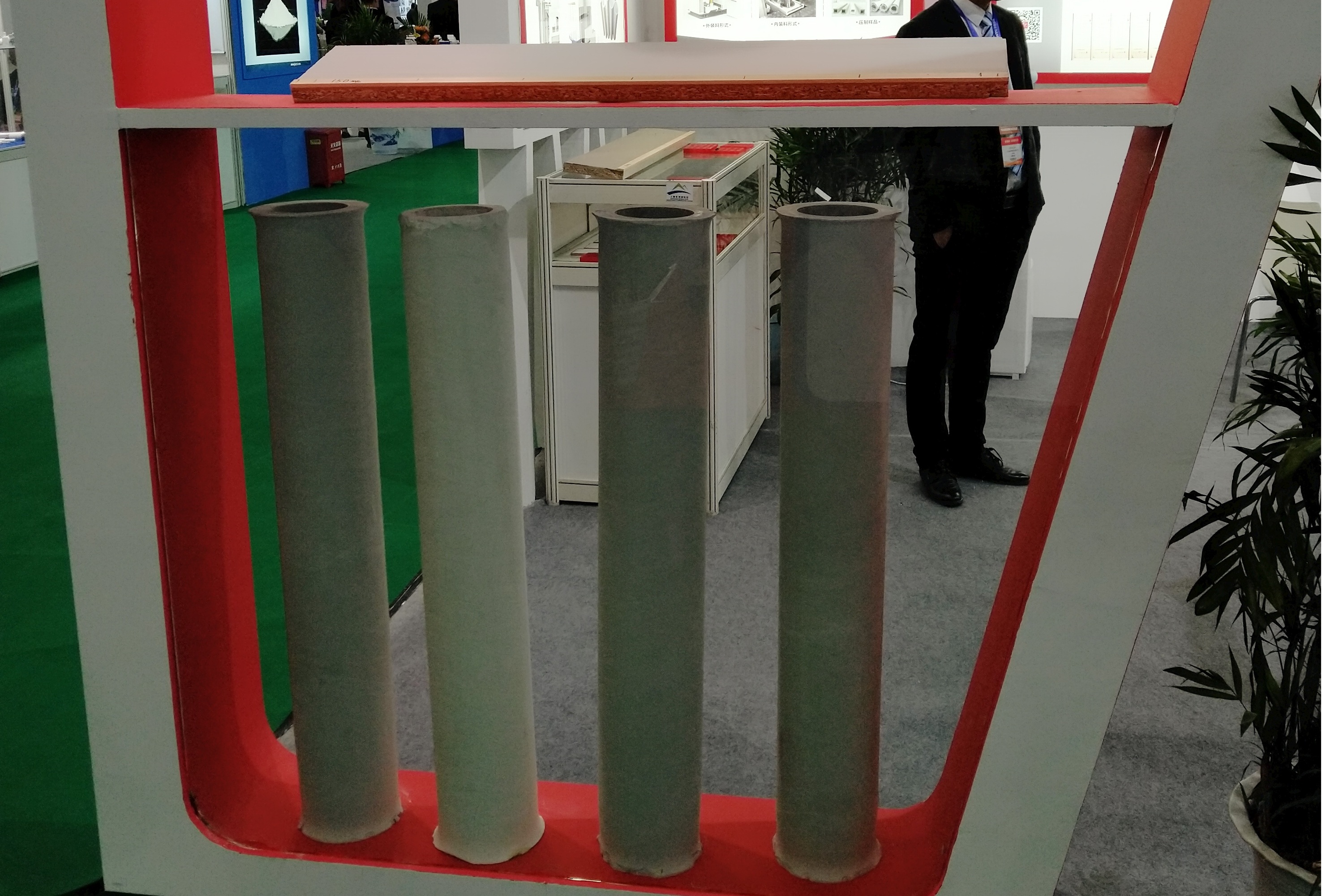

  • Эта серия оборудования подходит для прессования мелких деталей, стержневых или трубчатых изделий.

  • Существует два способа загрузки: внешняя зарядка оборудования и внутренняя зарядка оборудования.Демонтаж также имеет два метода: автоматическое удаление заготовки и автоматическое удаление формы и ручное удаление формы. Эта серия оборудования может быть соединена несколькими машинами для формирования автоматической производственной линии, а также может быть оснащена загрузочной машиной, машиной для обрезки заготовок, машиной для резки и устройством для рециркуляции порошка для завершения полного процесса формования.

  • Рабочая жидкость в камере высокого давления всегда находится в закрытом состоянии на протяжении всего рабочего цикла, что полностью исключает возможность смешивания порошка с рабочим телом в камере высокого давления и повышает общую надежность оборудования. Следовательно, рабочая среда не вынимается из оборудования, а потери равны нулю, что обеспечивает чистоту рабочей среды.

  • Вся машина оснащена сервогидравлической системой, рабочий процесс очень тихий, а рабочая среда оптимизирована.

Основная структура.pdf

1. Предварительно напряженный стальной обмоточный узел

Основной блок оборудования в основном состоит из узла полости высокого давления, узла рамы, соответствующих соединительных частей и трубопровода и является основной функциональной областью, где детали прессуются.

На рисунке справа снимается внешняя декоративная пластина основного блока устройства, и его внутреннюю структуру видно. Основная структура оборудования унаследовала конструкцию сил основной части пресса для влажных мешков, все опорные звенья обернуты в структуру обмотки из предварительно напряженного стального ремня, которая в настоящее время признана самой безопасной и надежной конструкцией.

Это структурное преимущество также позволяет этой серии оборудования удовлетворить потребности в настройке деталей большего размера. Эффективный диаметр составляет 200-400 мм, а длина может достигать 1500 мм.


2. Загрузка и выгрузка

Эта серия оборудования предназначена для внутренней зарядки.Зарядный порт расположен над отверстием камеры высокого давления и заполняется вручную оператором.

Для равномерного наполнения порошком оборудование имеет собственную функцию вибрации наполнения.

После заполнения порошка вручную вставьте заглушку пресс-формы и запустите процесс автоматической циркуляции.


3. Бустерная система

В оборудовании используется вход низкого давления, и давление усиливается нагнетателем, чтобы обеспечить необходимое давление в камере высокого давления.Давление в цилиндре повышения давления нагнетателя эквивалентно камере высокого давления, и конструкция также представляет собой предварительно намотанную конструкцию из стальной ленты, которая является безопасной и надежной.

модельKJYge200KJYge250KJYgeX (X<400)
Эффективный внутренний диаметр камеры высокого давления (мм)200250X<400
Эффективная глубина полости высокого давления (мм)500~ 1500500~ 1500500~ 1500
Максимальное рабочее давление (МПа)100/150 /200100/150 /200100/150 /200
Время одного рабочего цикла4мин
Установленная мощность (кВт)20 ~ 50
Способ загрузкиВнутренняя загрузка / внешняя загрузка
Buck-Boost RateМожно установить
Рабочая средаМасло или вода плюс ингибитор ржавчины
HMIПолноцветный сенсорный экран
Интерфейс экспорта данных записиИнтерфейс USB
Метод приводаГидравлический привод
метод охлажденияМасляный радиатор принудительного охлаждения


10

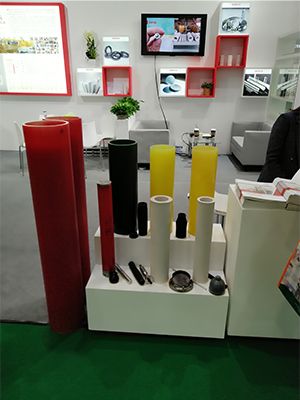

moju2 (1)
